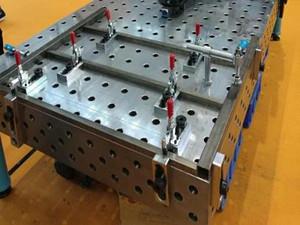

三維平臺|三維焊接平臺|柔性焊接平臺-三維平臺-河北機械制造有限公司

2、柔性化：柔性三維組合焊接工裝平臺的承載能力高，鋼性穩定，它的五個面均加工有規則的孔，并刻有網線。焊接平 臺可方便地延伸和擴展,組合。經擴展的標準臺面可模塊化的定位和夾緊直接連接在一起。在安裝、調整和定位工件過程將柔性三維組合焊接工裝系統的通用功能展 示的淋漓盡致，尤其在了大型工件方面的應用上。拼裝方式多樣，用戶只要充分發揮想象力，幾乎可達到專用夾具同樣的定位和夾緊功能。拼裝快速，裝拆方便；工作臺面可以根據工件形狀、大小進行拼裝組合。臺面上的刻度和模塊尺寸的設計，使操作工人不用量具可以根據工件尺寸迅速搭出所需要的工裝。


3、 準確性：柔性三維組合焊接平臺再2噸左右1M2集中載荷的作用下，其變形量不過0.50mm，而再均布載荷作用下，其變形量只有 0.024mm，_可以滿足絕大多數的焊接及裝配加工的需要，其組建的精度高，工作平臺定位孔中心公差在0.05mm以內。這種高精度將會反映在用 戶所加工的產品中，因此此工作臺也可用作檢具的基準平臺。


4、 重復性：三維柔性組合焊接工作臺的臺面有鑄鐵/鋼結構件/精密加工件 /模塊化組件組合而成，其性能非常穩定，如使用不當造成部件損壞時，也不用報廢整張臺，只要非常少的成本可以更換單個部件。焊接平臺經過特殊加工處理， 在焊接過程中，僅需低廉的防飛濺液即可免除工作臺表面的焊接飛濺。


5、模塊化：所有組件分門別類，進行了標準化和系列化，互相匹配。選用較少的模塊，可以實現各種快速定位和夾緊的功能。
產品的應用領域：隨著工業的不斷發展，三維柔性組合焊接工裝已經廣泛的應用于裝備制造和焊接加工行業，改變了傳統工業上的裝夾定位方式，推動輒了更多更新的工藝方法的產生。通過不斷的努力，我們已經羸得了市場的高度認可。


三維平臺尺寸：長X寬:
1000x1000 /1200x1200/500x1500/2000x1000/2400x1200/3000x1500/4000x2000
所有三維平臺側面高度為200mm

三維平臺孔尺寸：
Φ28系列平臺：孔公差是D10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是100±0.03mm
Φ16系列平臺：孔公差是D10級，與平臺相配的鎖銷是h7級。 相鄰兩孔的孔心距是 50±0.03mm，

如有特殊要求可根據客戶要求及圖紙加工定做，有問題或者需要可以隨時致電我廠。
